变压器整流电压下降(变压器整流电压下降的原因)

电压被拉低是正常现象，想要不被拉低那只能是提高电源的带载能力，也就是提高你的变压器的功率，再在142V输出端加上两个滤波电容，其中一个可以加的容值大一些为好；1变压器漏抗能够限制整流电路的短路电流 2使得输出的整流电压降低 3造成电网波形发生畸变，影响其本身和电网上其他设备的正常运行 4使整流装置的功率因数变坏，电压脉动系数增加，输出电压的调整率降低。

首先我们先从内部因素分析，变频器负载处有大功率电器启动造成电压瞬间下降，等到大功率电动机启动完毕电压恢复正常，这是最长见的原因外部因素分析，一次高压线路有多台变压器使用而压降明显的通常都是接近高压用电末端，当前端几台变压器用电量增大适必会影响到末端的几台变压器电压，所以变压器电压忽高忽；变压器变压后输出的电压为U 经过全桥整流后电压就会下降到09U 这是因为整流桥工作导通时本身也算是负载，回分压的 每一个整流二极管导通压降07V禇管和硅管导通压降不同但是作为整流桥连在一起就不能这么计算了 一般你如果需要用的电压为U，则应该选用输出电压大于U09的变压器，整流滤波。

这种情况原因有两个1交流电源内阻影响，负载电流增加时，电源内阻电压降增加，输出电压降低2电容滤波过程中有部分时间电流由电容提供，电流增加时，电容放电速度变快，而电容容量一定，在下一个充电周期到来前，放电越快，电压下降越快；看情况可能是全桥的某一组烧坏了，变成了半波整流，所以电压会下降和波动。

电源和负载组合起来才成为电流的一个回路，在电流回路里，电源也是有电阻的，电流经过电源电路就会有电压，表现出来就是输出电压降低了。

变压器整流电压下降怎么回事

1替换或并联导线对载流量严重过了要求的导线进行替换或加装，以达到规范要求2对线路升压和降压线路绝缘水平够高，可在线路头端对线路进行升压，末端再进行降压的方式解决。

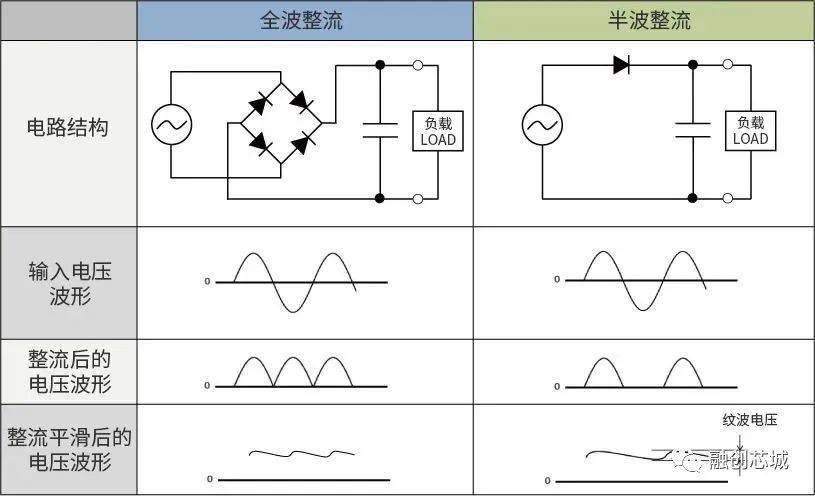

变压器输出的是交流电，标注输出是交流有效值 如果使用全波整流，将交流电负半轴周电压调整至正半周，在经过电容滤波以后的电压应该近似于有效值的1414倍 如果使用半波整流，将交流电负半轴周电压去除，在经过电容滤波以后的电压应该近似于有效值的14142 = 07倍左右 全波整流一般使用4个二极管。

有以下原因1变压器的负载电流过大，线路电阻产生电压降2整流桥内的二极管失效或电容滤波不良，有效值电压下降3变压器输出电压本身就下降，由于过载或过热导致。

交流电12V经过整流滤波后，电压达到直流12*1414=1696V，电压是升高了，但是前者是交流电压，后者是直流电压要是初级变压器输入端电压是交流220V，输出端电压是交流12V，这样的话变压器是降压变压器。

整流变压器压降大是什么原因

1、因为交流电的整流都是要经过二极管或是由二极管集成的整流桥块的，而二极管的PN结是有电压降的，一般每个PN结有到06V左右的电压降，所以如果你用的是由四个二极管构成的桥式整流电路，则一般就会消耗去24V－3V这样的电压，整流出来的电压自然就少去了，只有12V这样的电压了，这是很正常的，当然误差。

2、随着电路参数不同，升高降低都可能发生变压器功率大滤波电容容量大负载电流小，电压就会高，通常是输入交流电压的12倍，最高可以14倍，反之输出电压就会比较低如果不用滤波电容，那输出直流电压打死也超不过输入交流电压的90%。

3、因为交流电有一定的峰值赫兹Hz整流后一定会降至于原理我不是很懂，#39 要求12v直流要采用15v的变压器用全桥整流后加7812稳压和滤波就行了。

4、1出现换相重叠角，整流输出电压平均值U d降低，整流电路的功率因数降低2换相期间使相电压出现一个缺口，造成电网波形畸变，成为干扰源产生正的dudt，可能使晶闸管误导通，为此必须加吸收电路3变压器的漏感，能够限制其短路电流，使晶闸管的didt减小，有利于晶闸管的安全开通 4整流电路的。

5、下降原因1所说的应该使用变压器将220V变成低压在整流滤波2当负载电流增加时，变压器初级和次级的电流都会增加，初次两级线圈中直流电阻引起的压降增加，导致电压下降全波整流是一种对交流整流的电路在这种整流电路中，在半个周期内，电流流过一个整流器件比如晶体二极管，而在另一个半周。
