变压器分布电容的测量(变压器分布电容的测量原理)

能测试，一般用1V100K测试，电容量越大代表排线越紧密平整；在电力系统中，变压器的作用不仅仅是能量转换，它们还扮演着高频信号隔离的关键角色特别是初级和次级之间，存在着一种称为分布电容的现象这种电容并非集中于单一位置，而是分布在整个变压器结构中，它通过变压器自身进行耦合，对高频信号的传输具有显著影响分布电容的存在，实质上为高频信号提供了一种进入。

1楼会不会是内部短路了呢 高频情况下分布电容的影响很大喔2楼主要是由于散磁的问题 处理方式如下1更加精确的设计测试治具，使得每次放入的位置和测量点一样2对于开气隙很大的一类电感或者变压器，尽量沿着磁路绕制均匀，这样容易测试出来 3如果本身设计为非对称绕制，参考第一条；变压器在初级和次级之间存在分布电容，该分布电容会经变压器进行耦合，因而该分布电容的大小直接影响变压器的高频隔离性能也就是说，该分布电容为信号进入电网提供了通道所以在选择变压器时，必须考虑其分布电容的大小。

因为变压器绕组间存在分布电容，交流电可以通过电容耦合到二次侧你想想，变压器两个绕组是导体，绕组间是绝缘的，这不就是个电容吗试电笔的氖管太敏感了，几时微安的电流就能发光，因此会测出次级带电；这个图表示了各绕组相间绕组间和对地电容的状况，电容只表示了集中参数，并未表示分布参数这一个三圈变压器，容量应该 在数十MVA，绕组1在最内层，应该是低压侧，绕组2在中间层，为中压侧，绕组3在最外层。

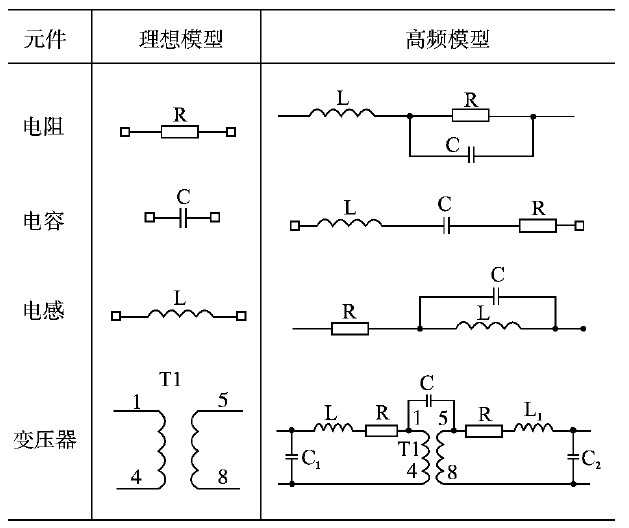

分布电容和分布电阻1分布电容是指除了电容极板本身之外的其他导体形成的不规律的电容，例如，引线的导线形成的电容相邻元件之间形成的电容变压器或电感线圈的匝线之间形成的电容还有元件内部工作电极之间的电容影响最大例如集成电路PN结电容三极管和二极管的结电容直接影响工作速度2分布电；从电容器结构可知，电容器是由两个中间由介质隔离的导体组成变压绕组匝与匝之间，层与层之间，绕组与绕组之间，它们与外壳之间，它们与大地之间，都相当于电容器，故可以把变压看成是由许许多多的小电容器组成，所以存在分布电容。

变压器分布电容测量方法视频

1、线圈的匝与匝之间是绝缘的，家用电器产品里使用的小型变压器的绕组导线是漆包线，表面包又有一层绝缘漆，而电力变压器绕组使用的导线是用绝缘纸绝缘布包的铝芯或铜线，匝与匝之间即是绝缘的，导体间就必有电压，所以就有了分布电容。

2、变压器从引线端子套管开始一直到线圈对地匝间相间都会存在电容，这个电容分布在整个绕组空间，所以称分布电容分布电容的存在会改变瞬态电压在绕组中的分布，在绝缘设计时需要考虑。

3、因为变压器电感上面还含有分布电容由导线之间的电容形成，实际测量的是电感电容并联系统的阻抗，频率越高，电容的影响越明显，当超过LC的谐振频率后还会呈现出容性不再为电感从这个角度说，测试频率低一点，电感量会测得准确一点但是对于电感的损耗电阻Q值，测量频率应该接近工作频率，才能。

4、这两根导线所形成的电容不是我们人为加上的是两电线在布线的过程中形成的这就是所谓的分布电容这种情况很多，例如我们在电路板布线的时候，就会出现两导线平行的情况实际上不平行也可产生分布电容绕制变压器时，也会出现这种情况分布电容有坏处也有好处，事情需要一分为二来看待。

5、分布电容是指由非电容形态形成的一种分布参数一般是指在印制板或其他形态的电路形式，在线与线之间印制板的上下层之间形成的电容这种电容的容量很小，但可能对电路形成一定的影响在对印制板进行设计时一定要充分考虑这种影响，尤其是在工作频率很高的时候。

6、分布电容的控制是音频电路设计中的关键环节，它直接影响到音频信号的传输稳定性和保真度通过优化绕组结构，可以有效地抑制高频部分的衰减，确保音频信号在传输过程中尽可能保持原始的音质，这对于音频设备的性能优化和用户体验提升至关重要因此，对输出变压器进行适当的层间分段处理，是音频工程师在设计音频。

变压器分布电容的测量实验报告

电源变压器220伏变次级是12伏，没有零线与火线之分如果用试电笔测试，两头都亮，这是正常的电感现象因为次级线圈与初级线圈之间存在着微量电容器，而电容器是通交流隔直流所以当初级线圈末端连接火线，那么，次级线圈就感应到高压交流电，试电笔就亮了，如果插头反过来插，就没有了，试电笔就不亮了。

第1个 是第2个 不能直接测出，需通间接测量计算。

这个是初次级之间的分布电容初级绕组相当于一个电容器的极板，次级之间也相当于一个极板，两个极板相互靠近又没有直接接触，这样形成了一个类似于电容器的结构，称之为分布电容。
