变压器测电感步骤视频(变压器测电感步骤视频讲解)

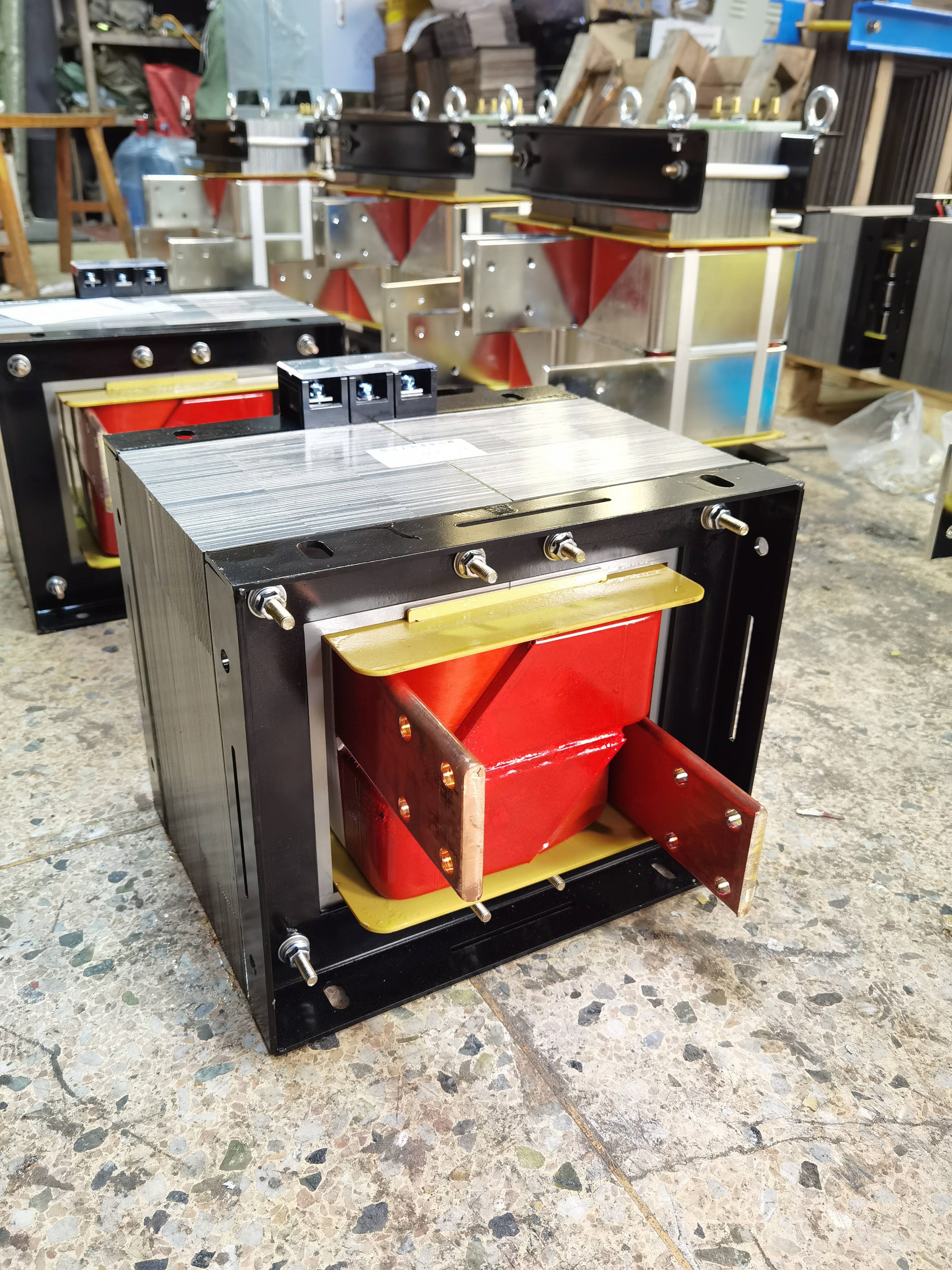

a 直接测量法将次级所有绕组全部开路，把万用表置于交流电流挡500mA，串入初级绕组当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值此值不应大于变压器满载电流的10％～20％一般常见电子设备电源变压器的正常空载电流应在100mA左右如果超出太多，则说明变压器有短路性故障。

测量电感将变压器的输入和输出端断开，万用表选择电感档位，将万用表的两表笔分别量测变压器的高压和低压侧测量电流将万用表选择电流档位，将万用表的两表笔串联到变压器的输入或输出端，变压器并投入运行注意安全，变压器的额定电流不要超过万用表的最大电流测量电压变压器正常运行状。

可用电压和电流法在额定电压附近测量，测量得到的电压除以电流即可得到阻抗X=UI，然后根据L=Xω得到电感值电感电感线圈是用绝缘导线例如漆包线纱包线等绕制而成的电磁感应元件，也是电子电路中常用的元器件之一电感是用漆包线纱包线或塑皮线等在绝缘骨架或磁心铁心上绕制成的。

变压器的漏感正确的测试方法把开关电源变压器的次级绕组短路，然后测试它的初级绕组的电感量，就是漏感电感值测量方法串接一个电阻，通上交流电，测量电感上的电压和通过的电流，由欧姆定理计算电感的感抗，然后按下式推出电感值XL=ωL=2πfL，XL就是感抗，单位为欧姆，ω是交流发电机运转的角。

检测电感器质量的三种方法1外观检验直接观察电感的针脚是否断开，磁芯是否松动，绝缘材料是否损坏或烧焦2万用表检测在判断电感好坏时，常用万用表测量电感的通断和电阻值将万用表置于ω档，将红色和黑色探针连接到电感的任意端子此时指针应该向右摆动根据测得的电阻值，可以判断以下三种情况1。

变压器的漏感正确的测试方法把开关电源变压器的次级绕组短路，测试初级绕组的电感量，就是漏感任何变压器都存在漏感由于开关变压器漏感的存在，当控制开关断开的瞬间会产生反电动势，容易把开关器件过压击穿漏感还可以与电路中的分布电容以及变压器线圈的分布电容组成振荡回路，使电路产生振荡并向外辐射。

5被测产品为大容量五柱变压器，低压D接时，直流电阻测量宜采用磁化法，以缩短测量时间试验后应注意退磁6测量时，一定要等到绕组自感的影响降到最低后，再读取数据，否则会造成很大的误差7每次测量后，必须将测量电路完全放电并确认后，方可进行下一步5电阻的换算三相电阻的不平衡率。

1测电阻 使用万用表或者万用表的电阻档位测量变压器的绕组电阻如果电阻值超过了变压器的额定电阻值，说明变压器有可能短路或绕组间有接触不良的情况如果电阻值过小，则说明绕组可能断路或绝缘不足2测电感 使用万用表的电感测量功能，测量变压器的电感值如果电感值较小，说明变压器的铁芯有可能。

3LpLs 初次级串联电感此测试确保使用正确的感性材料及绕组圈数的正确性，影响变压器的电感特性4ACR 交流等效电阻检查磁性材料绕组圈数及漆包线规格是否正确，影响变压器的交流等效电阻5Q 品质因素测试磁性材料及其装配过程的准确性，影响变压器的品质因素，决定其能量转换效率6θ。

测量变压器绕组直流电阻的目的是检查绕组接头的焊接质量和绕组有无匝间短路现象电压分接开关的各个位置接触是否良好及分接的实际位置是否相符引出线有无断裂，多股导线并绕组是否有断股等情况变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻测量方法如下。

在好的万用表 只能测得 通断，简单判断好坏，如果变压器 电感量衰竭测不到， 这样极容易误判测这个 必须电桥，测 得结果100%判断好坏。

3通电检查法对电源变压器可以通电检查看次级电压是否下降，如次级电压降低则怀疑次级或初级有局部短路当通电后出现变压器迅速发烫或有烧焦味冒烟等现象，则可判断变压器肯定有局部短路了4仪器检查法可以使用高频Q表来测量电感量及其Q值，也可用电感短路仪来判断低频线圈的局部短路现象用。

1 测量感性负载后，切勿立即拆下测试线，因为电感负载可能会在断开时产生电感放电，对人员和设备构成危险仪器的输出端配有放电电路，关闭输出后，电感会通过仪器逐渐释放能量务必等待放电指示完成后再进行拆线操作2 对于无载调压变压器，禁止在测量过程中调整分接开关，以防止意外状况发生3 如果。

是漏感造成的试一试把不测试的绕组先短接，就会发现测试情况相同了。

首先你要知道需要哪些测量仪器，如1062，3250，耐压机等或者是同等仪器用1062测量它的电感量以及漏感是否满足要求用3250测量它的圈数是否符合要求再用耐压机检测它的耐压是否过得了要求值 这三点是最主要的其次是检测它的温声以及外观。

通过短路试验，求出原付边的电感量之和，然后将原付边电感量视为短路电感的12，这样二次侧折算到原边的电感量就知道了，再根据折算比，就能求出二次侧的电感量了。
