油式变压器的生产流程(油式变压器的生产流程图)

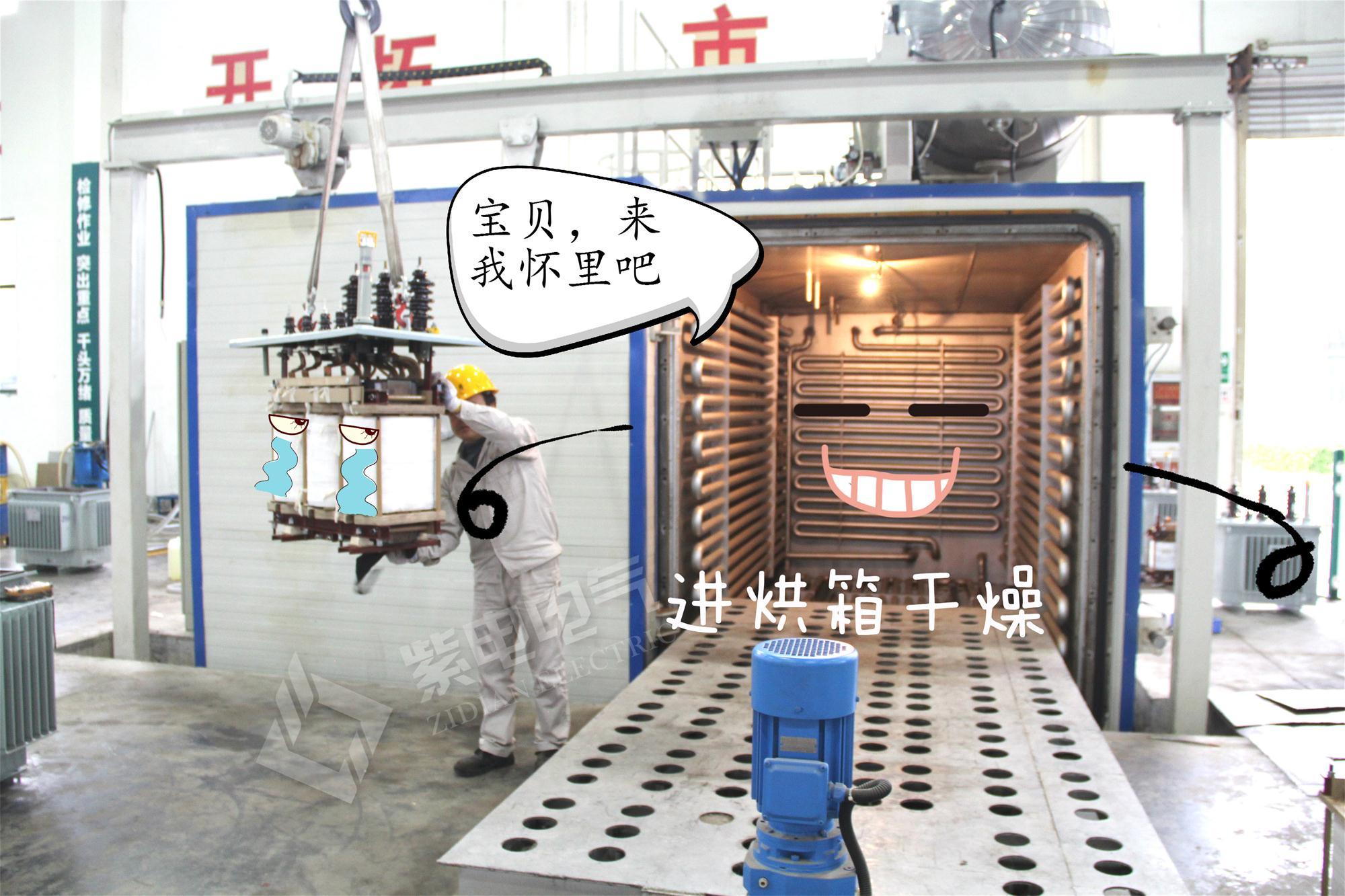

具体流程1绕线根据技术参数设定圈数及铜线粗细绕在骨架上，用导线分 出初极和次极2插片将绕好的线圈用E字形关或者斜F形状硅钢片插好成型3浸漆浸上厚厚的绝缘漆4烘干置入烘箱中烘烤干基本上变压器就是这样制成了，变压器厂也就有绕线插片浸漆包括烘箱机的车间；下面来我们随小编来看看油浸式变压器的结构有哪些1铁心铁心是变压器磁路的主体，铁心结构分为心式结构和壳式结构两种变压器心式变压器心式变压器的原副绕组套装在铁心的两个铁心柱上结构简单，电力变压器均采用心式结构壳式变压器壳式变压器的铁心包围绕组的上下和侧面制造复杂，小型干式；2 有载分接开关切换开关室内的油这部分油有独立的保护系统，如流动继电器储油柜和压力释放阀它主要负责绝缘和熄灭电流切换开关室内的油必须保持良好的密封，即使在切换过程中产生的电弧压力也不能破坏密封对于全密封的60kV及以上电压等级变压器，油系统主要起绝缘作用，有时也会增强油电容式；油浸变压器的散热过程是铁芯和线圈把热量首先传给在其附近的油，使油的温度升高温度高的油体积增加，比重减小，就向油箱的上部运动冷油将自然运动补充到热油原来的位置而热油沿箱壁或散热器管将热量放出，经箱壁或管壁被周围的空气带走，温度降低后又回到油箱下部参加循环这样，因油温的差别；1变压器油的作用 油浸式变压器的油主要有三个作用1 冷却油作为变压器的冷却介质，在变压器运行过程中通过传热，吸收变压器内部的热量，并将其传递到变压器外部，保证变压器的正常运行2 绝缘油具有绝缘性，可以防止变压器内部的高压设备之间短路漏电等安全事故的发生3 承载变压器；油式试验变压器是什么油式试验变压器是用于电力系统及电气设备的交接和预防性试验中，对大容量电气设备如发电机高压交联电缆互感器的工频耐压或直流耐压试验在现场进行交接和预防性试验时，油浸式变压器由于具有体积小重量轻的优点而被广泛采用；油浸式变压器，是以油作为变压器主要绝缘手段，并依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等变压器的主要部件有铁芯，绕组，油箱，油枕，呼吸器，防爆管压力释放阀，散热器，绝缘套管，分接开关，气体继电器，温度计，净油器等油浸变压器硅钢片层间，由于长期浸入变压器，油；以上是假定变压器理想状态，实际上变压器本身存在损耗，也就是电磁转换过程有能量损失，变压器绕组内的电阻r产生一定的压降Ut，这个压降Ut=I*r与电流成正比第二个问题，输送功率基本上不会保持不变，在频率恒定时，输送功率由负荷决定，且与输送回路的阻抗和导纳有关；1油箱油浸式变压器的器身绕组及铁芯都装在充满绝缘的变压器油的油箱中，油箱用钢板焊成中小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修油箱用于散热，保护器身2储油柜油枕装在油箱上，使油箱内部与外界隔绝3安全气道防。

1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器设备介绍 油浸式变压器，又称油浸式试验变压器1000kVA 及以上油浸式变压器，须装设户外式信号温度；1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设相数区分 可以分；油浸式变压器主要是根据电磁感应原理进行工作的在闭合的铁芯上，绕有两个互相绝缘的绕组，其中，接入电源的一侧叫一次绕组，输出电能的一侧叫二次绕组当交流电源电压加到一次侧绕组后，就有交流电流通过该绕组，在铁芯中产生交变磁通这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，两个绕组；油式变压器和干式变压器的区别 油式变压器和干式变压器是两种常见的变压器类型，在不同的应用场景中起着重要作用它们在结构性能和适用范围等方面存在一些明显的区别本文将以SWOT手法讲解油式变压器和干式变压器的区别1 结构 油式变压器采用油作为绝缘和冷却介质，其核心和线圈被油浸泡，常见的油式。

当然相同的是都是电力变压器，都会有作磁路的铁芯，作电路的绕组而最大的区别是在“油式”与“干式”也就是说两者的冷却介质不同，前者是以变压器油当然还有其它油如β油作为冷却及绝缘介质，后者是以空气或其它气体如SF6等作为冷却介质油变是把由铁芯及绕组组成的器身置于一个盛满变压器油；缺点 1 变压器油具有可燃性，当遇到火焰时可能会燃烧爆炸 2 变压器油对人体有害 3 变压器油需定期检查 4 油浸式变压器密封性能不良且宜老化，在运行场所渗漏油严重，影响设备安全运行，同时影响环境 5 油浸式变压器绝缘等级低，按A级绝缘设计制造。
