变压器工频耐压试验过程(变压器工频耐压试验过程图片)

1、给变压器做耐压试验程序1根据被试变压器的电压等级确定耐压试验电压，根据所需试验电压值选择试验变压器和调压器2将试验变压器高压绕组低绝缘端接地，高压引线接至被试变压器绕组需要三相短路，被试变压器的非被试绕组短路接地3合上试验电源将电压升至耐压值停留一分钟将电压降至零，拉开电源实。

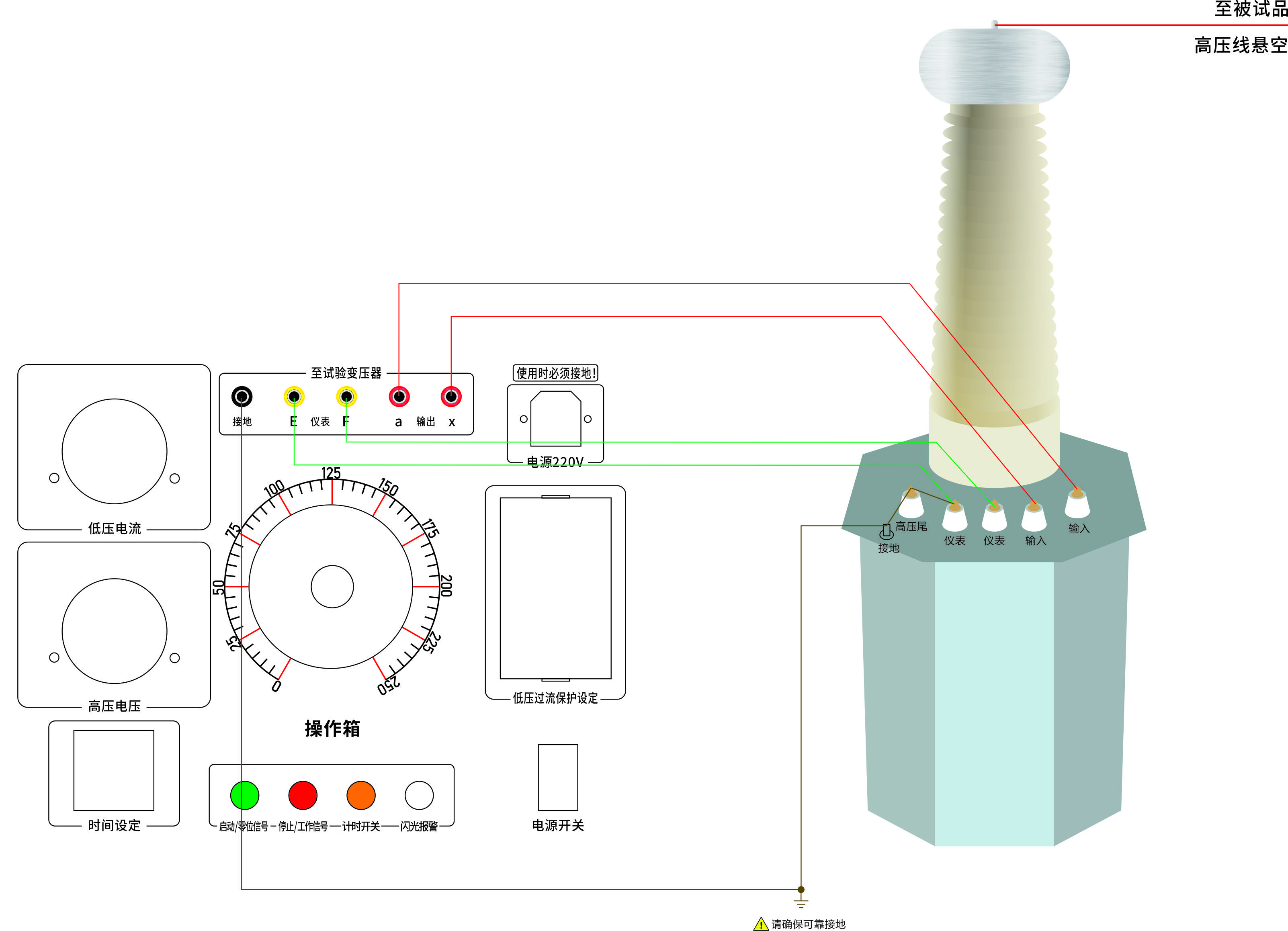

2、一外施工频耐压试验 1试验目的检测变压器主绝缘现场施加出厂试验值的85%2试验仪器试验变压器，分压器，有效值电压表3试验步骤 31接线方法被试绕组短接接高压，非被试绕组短接及铁心和夹件均良好接地试验时地线不要接触被试产品绕组表面32按照GB64501986GB10943或。

3、8按照产品规程规定的实验数据对产品进行工频耐压试验试验变压器不得超压，连续工作不能超过半小时#81949产品试验过程如控制室有异常现象，由操作人员及核对人员根据具体情况停止试验，并通知试验负责人如试验大厅有异常情况，由试验负责人及监护人通知操作人员停止试验#819410产品试验完毕。

4、在进行耐压试验时，升压过程应平稳进行，避免突然加压或减压，如调压器未归零即合闸或断电都是不允许的，通常应在调压器回到零位时才进行分闸操作在试验过程中，如观察到任何异常情况，如电压电流表大幅波动被试品发出异常声音或有绝缘损坏和冒烟现象，应立即降低电压，切断电源，停止试验，并调查原因。

5、5有屏蔽的变压器，有原边对屏蔽副边对屏蔽 6有温度保险丝的变压器，有原边对保险丝副边对保险丝 可以一次对多个变压器进行耐压测试，比如说原边对副边的耐压测试 1将多台变压器的原边和副边分别串联起来 2耐压仪的高压端和地端分别接原边和副边 3测试出的总泄漏电流除以总串联。

6、当设备较多，而试验变压器容量较小时，可分批进行试验例如对母线可进行分段分相进行试验2拆除与耐压设备相关联的电子线路部件及其它不能承受此试验电压的设备部件，将被试设备的外壳和非被试设备可靠接地3试验变压器使用前应擦拭干净，检查变压器内的油是否足够，不够应补充合格的变压器油，在。

7、如何进行耐压测试将耐压测试仪的一端直接夹在被测设备的外壳上，测试仪的另一端连接到被测设备的输入电源端慢慢调整电压到你需要测试的耐压值如果没有报警，表示通过测试时注意安全，被测设备和操作人员必须绝缘，防止触电。

8、对于大型设备的测试，通常需要先进行空升试验，即在不接试品的情况下，将试验变压器升压至试验电压，这样可以校准仪表精度，并调整好放电球隙的间距，确保试验的准确性在耐压试验过程中，升压速度要平稳，避免突然加压，如调压器未归零时不应直接合闸，同样，断电也不能骤然进行通常应在调压器降至零。

9、工频耐压试验的注意事项 在执行工频耐压试验时，安全措施是关键首先，需确保发电机的自励现象得到控制，计算并选择合适的补偿电抗值其次，准确的测量仪器选择必不可少，特别是分压器的校准和低压侧仪表的选择，避免测量误差此外，试验过程中要设置保护电阻以限制短路电流，防止试验变压器受损和过电压风险。

10、3电压试验的评估 试验电缆线在规定时间以内持续对其施加试验，饰演电缆线没有任何击穿现象发生，就可以认为这个实验品通过了工频耐压试验但是如果在试验过程当中，电缆线的端部或者终端发生了沿其表面放电或者内部遭到击穿的情况，也是可以允许另做端头接线，并且重复进行试验的除非在产品标准中写有特殊的。

11、耐压试验过程中，升压速度需控制，避免突然加压比如，调压器未归零时不应直接合闸，同样，断电时也需确保调压器已降至零位在试验过程中，若出现异常，如电压电流表大幅摆动异常响声或绝缘部分烧焦冒烟，应立即降压断电，停止试验并调查原因在使用试验变压器进行高电压测试时，除了熟悉本产品说明书。

12、一容量为8000kVA以下绕组额定电压在110kV以下的变压器，应按本标准附录一试验电压标准进行交流耐压试验二容量为8000kVA及以上绕组额定电压在110kV以下的变压器，在有试验设备时，可按本标准附录一试验电压标准进行交流耐压试验 附录一 高压电气设备绝缘的工频耐压试验电压标准 附表11 高压电气。

13、电工设备的绝缘结构，如发电机变压器的绝缘等，由多种材料组合而成，结构形状也极为复杂绝缘结构任一局部范围内的破坏都会使整个设备丧失绝缘性能因此，一般只能用可以耐受多高的试验电压单位为kV来表示设备的整体绝缘能力绝缘耐压试验电压可表明设备能耐受的电压水平，但这并不等同于该设备所实际。

14、1新的10kV油浸式变压器，其工频交流试验耐压AC，高压侧是35kV低压侧如果是400V，工频交流试验耐压是5000V2新的10kV干式变压器，其工频试验耐压，有两种按户内要求为28kV，按户外要求是35kV但比较多的干变制造厂是按35kV耐压水平设计制造的低压400V侧仍然是5000V。

15、3测试过程中应注意变压器的温度变化，避免过热或过冷对测试结果的影响同时，应注意检测变压器的漏电流和绝缘电阻，确保测试结果的准确性4测试结束后，应对测试结果进行分析和评估，发现问题及时进行处理和修复同时，应制定相应的维护计划，确保变压器的长期稳定运行总之，干式变压器工频耐压试验是保障。
