低压变压器零线(变压器低压零线在哪个位置)

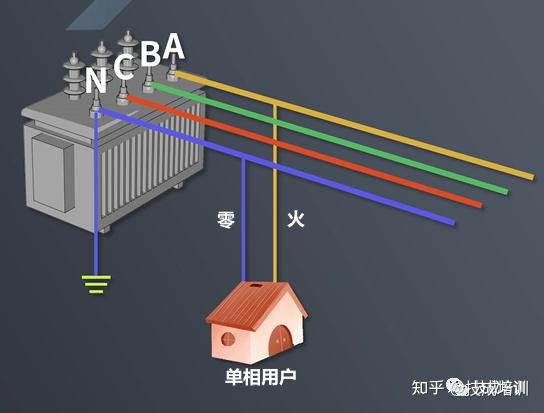

1、1变压器把高压电降压到380V线电压之时，都会通过变压器连接出一条零线，俗称“三相四线”，此时这条线就是零线2你直接用三线之中任一条与这零线对电器供电即接通零线与火线，此时电器所接电源电压为220V3而你所说三线380V三相电，这电压其实就是ABC三相电之间的就是这三。

2、变压器发电机的绕组中有一点，此点与外部各接线端间的电压绝对值均相等，这一点就称为中性点，通常我们称它为0点但是当中性点接地时，该点就称为零点由中性点引出的导线，称为中性线由零点引出的导线，则称为零线。

3、是的变压器的低压侧的零线端头需要专门接地线进行接地，以确保变压器的安全及设备的稳定性变压器是一种电气设备，它的作用是将高或低电压转换为其他电压。

4、如图零线N与地线PE的根本区别就是，零线上要接负载，比如你接个灯泡，会把灯泡的两根线分别接到火线和零线上地线不管这条线走到哪里不管这条线有多长都永远不接负载，这条线到了用户家里时只与用户的家用电器的外壳相通，如果家用电器漏电了，外壳上就会带电，人摸到外壳就会触电，但有这个。

5、变压器低压侧零排接线电压有220V根据查询相关公开信息，相电压抬升至线电压零线220V，其他两相对零线电压也是220V变压器是一种供电所常用的机器，主要作用是改变电压，工作原理其实很简单，就是通过电磁感应让交流电的电压发生改变，常见的变压器有从高压电转家用电压，还有从家用电压转电子产品所需的电压。

6、1 变压器零线是变压器的中性点2 在三相低压侧内部，有三个线圈绕组3 每个绕组的一端连接在一起，形成了中性线，即零线4 每个绕组的另一端则是三相火线。

7、变压器的零线即中性点接地后引出来的导线，属于工作接地主要是系统电位的稳定性，即减轻低压系统由于一相接地，高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿不会烧毁断路器，但是发生故障危害很大。

8、这跟变压器的接线组别有关星形接线，若中性点不引出，就是三线制若引出，即为三相四线制的零线和电压等级没有必然联系，高压变压器也有中性点引出的低压电网也有中性点不引出的配电变压器具体你可专门搜索一下有关“接线组别”，有助于你更深入地理解。

9、连接变压器中性点接到低压柜可采用零线接法，即直接将变压器中性点接到低压柜的零线上这种方式适用于系统中没有大量非线性荷载的情况，可以减少绕组中感抗和容抗产生的电压谐波当系统中存在大量非线性负载时，由于负载的电流中含有高次谐波，这些高次谐波会产生不仅仅是电压谐波，还包括电流谐波，导致。

10、在低压三相四线配电系统中零线地线，是用户配电箱才分开的，所以是相通的零线本身就是系统供电的中性点接地，引出的线叫零线，地线也同样是接地所以零线地线是相通的零线地线只是在使用上不同，零线需要承载负载电流和不衡电流地线是负责接地保护，只流过故障电流，不允许流过负载电流，以保证地线。

11、在低压三相四线中，零线就是中性线，中性线在变压器处是接地的，对地是零电位，所以又叫零线把发电机变压器的中性点接地叫工作接地，主要作用是加强低压系统电位的稳定性，减轻由于一相接地，高低压短接等原因产生过电压的危险性。

12、现在低压配电系统接地的型式，多采用TNS系统，你所说的就是这种接地系统这种接地系统要从变压器低压侧引出五根绝缘导线三根相线俗称火线，分别表示为L1，L2，L3，即A，B，C，一根中性线N线，一根保护导线PE线注意变压器低压侧中性点必须接地良好其中中性线和保护线在变压器中性点。

13、输出的两根线没有零火线之分，若将其中一根线接大地，则该根线与大地同电位也就称零线，另一根线与大地呈高电位，称火线如果两根线都不接入地，两根线与地有电压约100V附近，这是变压绕组与大地构成电容容量甚微关系所致，但电流极其微弱可以直接在低压侧将任一根线接入地，可作为零线。

14、电源变压器初级输入线圈，可以分为火线与零线而次级输出线圈，就不分火线与零线，因为电压太低降压变压器24伏以下为安全电压，任何一边接地，另一边也不会发生触电事故但是隔离变压器就不一样了，次级电压任何一边接地，另一边就是火线如图。

15、这种小型变压器，是不用区分零线与火线的，也不存在零线与火线通常这类变压器，两根红色线注意看与之连接的绕组是线径很细的漆包线绕制的为初级接线，黄色以及黑色线为次级接线你可以用万用表的欧姆档测一下各个绕组的电阻值，一般说来，电阻值大的为初级绕组，电阻值小的为次级绕组区分好。
